國家標委會于2020年3月31日以第4號公告形式發布GB/T 9330-2020與GB/T 12706.1～4-2020等標準，并將于2020年10月1日實施。這兩項標準與電線電纜企業、廣大客戶及檢測機構等密切相關。那么，大家最為關心的是，GB/T9330新舊標準的主要變化體現在哪里呢？

最大的變化就是新標準將2008版GB/T9330.1、GB/T 9330.2及GB/T 9330.3簡化合并為一個標準，方便業界執行實施。以下為其它的主要變化點：

1、增加了銅/塑復合帶（箔）屏蔽，代號為P4。

2、修改“固定敷設用電纜的導體”為“硬結構電纜的導體”、“移動敷設用電纜的導體”為“軟結構電纜的導體”。

3、增加了交聯聚乙烯絕緣的收縮試驗和吸水試驗

4、增加了金屬（復合）帶金屬層最薄處厚度要求、金屬（復合）帶屏蔽繞包搭蓋率要求和金屬絲編織屏蔽單絲直徑的考核要求

5、增加了擠包、繞包內襯層厚度的考核指標和繞包內襯層平均厚度測試方法

   擠包內襯層的最薄處厚度不應小于標稱厚度的 80%（計算結果應修約到 2 位小數，即精確到 0.01mm）；繞包內襯層的平均厚度不應小于標稱厚度的 80%（計算結果應修約到 2位小數，即精確到 0.01mm）。繞包內襯層的平均厚度等于各層帶材測量厚度的總和，并給出了具體的測量方法。

6、增加了鎧裝鋼帶厚度和鎧裝鋼絲直徑的考核要求和鎧裝層尺寸測試方法

7、增加了護套火花試驗要求

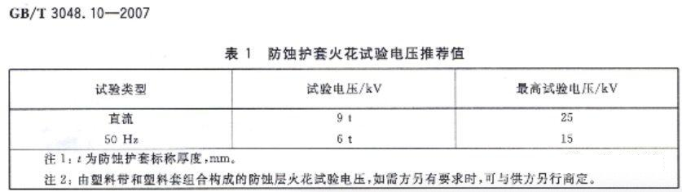

   金屬屏蔽型電纜、金屬鎧裝型電纜的護套應按 GB/T 3048.10－2007 經受工頻火花試驗檢查。GB/T 3048.10-2007 適用于檢驗擠包在金屬套或金屬鎧裝層外面的防蝕護套的密封性。

8、增加了 PVC/D 絕緣的斷裂伸長率均由150%改為180%；ST5 護套的老化前后斷裂伸長率均由150%改為200%。

9、刪除了 ST3 護套

GB/T 9330.1-2008《塑料絕緣控制電纜 第 1 部分：一般規定》中表 7：

10、增加了聚乙烯護套的性能要求和無鹵聚烯烴護套的吸水試驗

11、增加了試驗測量芯數的規定

在 GB/T 9330《塑料絕緣控制電纜》（報批稿）“8.1.1 一般要求”中規定：導體結構尺寸檢查和絕緣厚度的測量，抽樣試驗時，檢查和測量應不少于10%的芯數，且應不少于3芯（2芯電纜應檢查和測量2芯）；型式試驗時，應檢查和測量3芯（2芯電纜應檢查和測量2芯）。

12、增加了電纜非金屬材料無鹵性能要求（見本版表15）和氟含量試驗要求

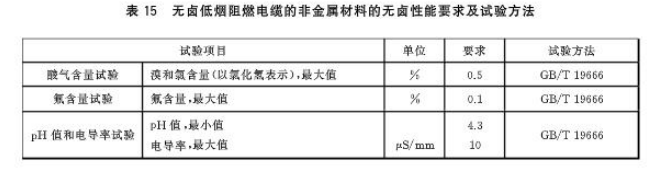

在 GB/T 9330《塑料絕緣控制電纜》表 15 中規定：

無鹵低煙阻燃電纜的非金屬材料的無鹵性能要求及實驗方法見表15。

13、增加了檢驗要求

     具體見標準表19

14、增加了電纜外徑上限值的計算方法

     1）增加了“有云母帶耐火層的電纜絕緣線芯”尺寸計算

     2）完善了“成纜系數”，此成纜系數來源于 GB/T 12706.1-2008 的附錄 A.2

     3）增加了對隔離套的規定

     4）增加了“電纜外徑上限值”的計算方法

15、其他修改

     1）刪除了 GB/T 9330.2-2008中“6.8外形尺寸”中的表5—表12和 GB/T 9330.3-2008中“6.8 外形尺寸”中的表6—表11。

     2）在 GB/T 9330《塑料絕緣控制電纜》中增加了相關的試驗項目。
